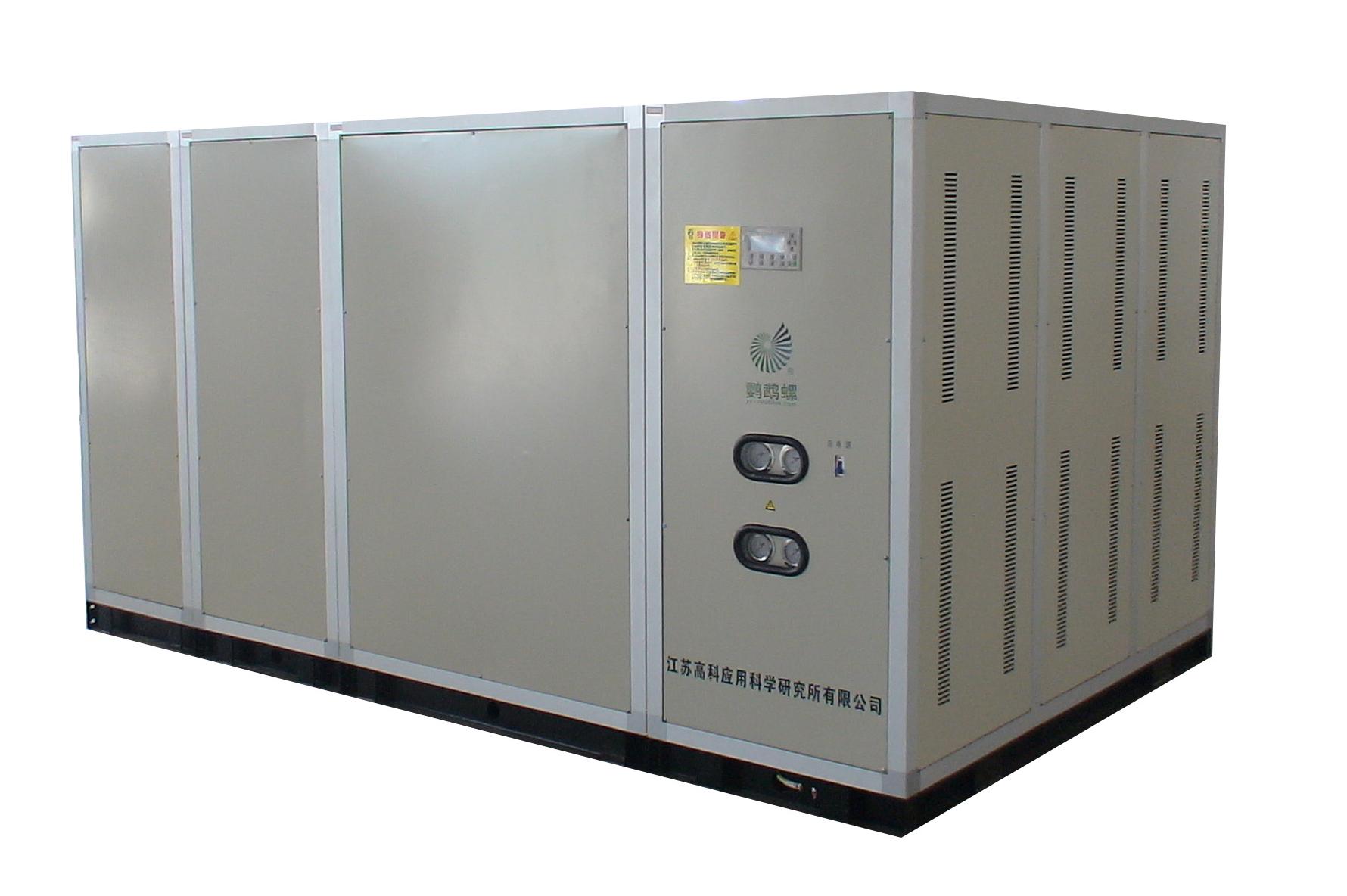

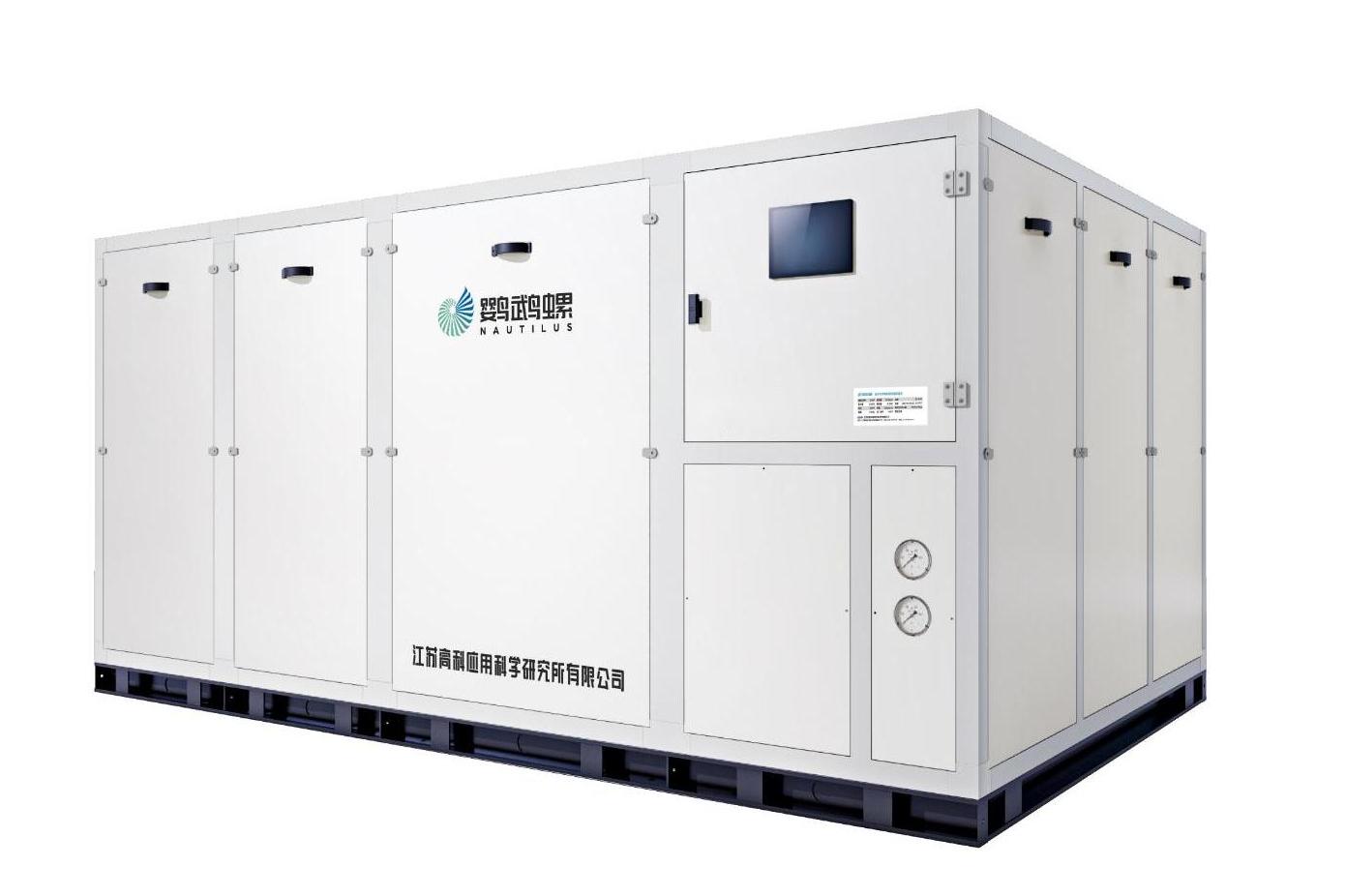

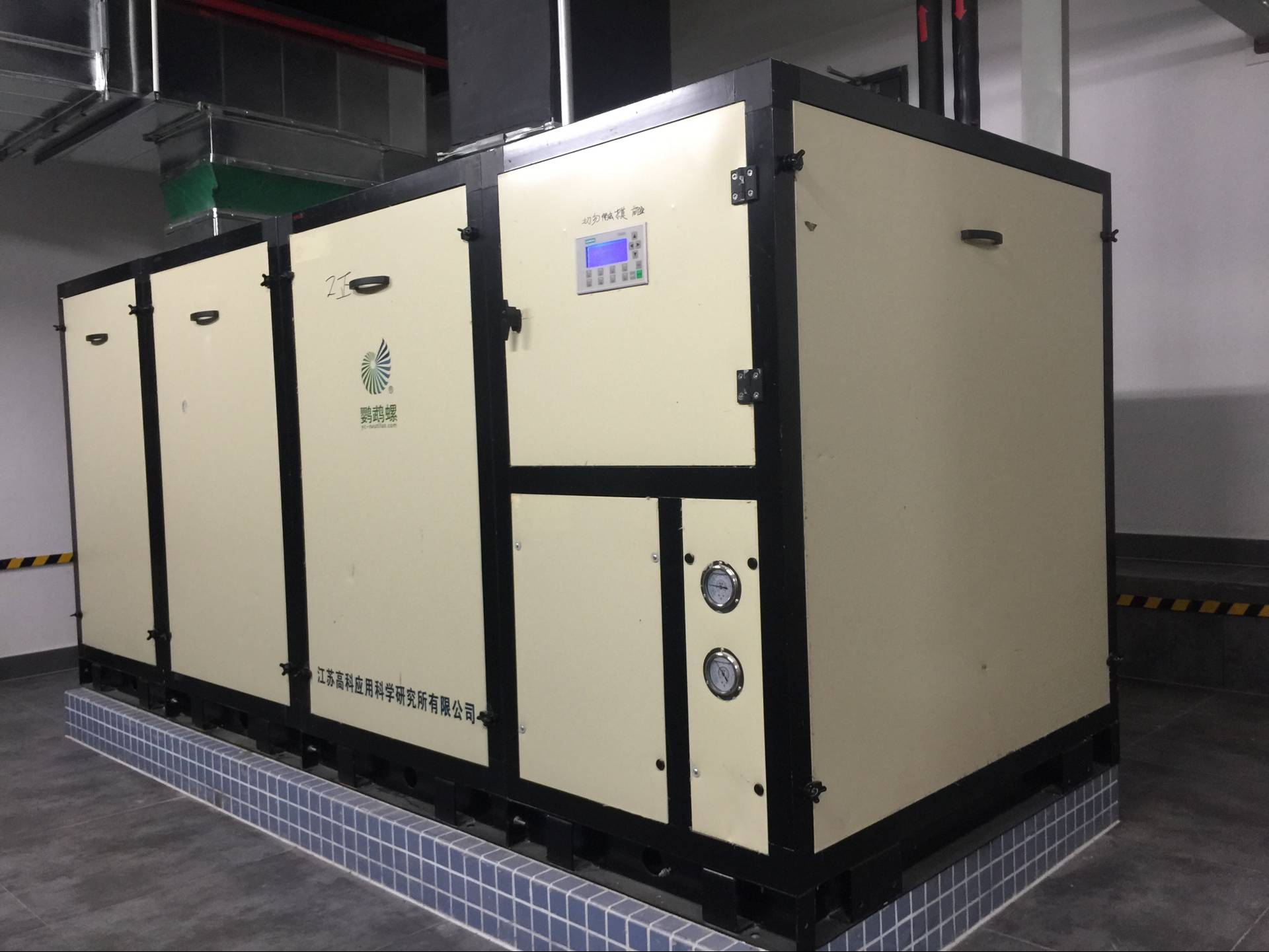

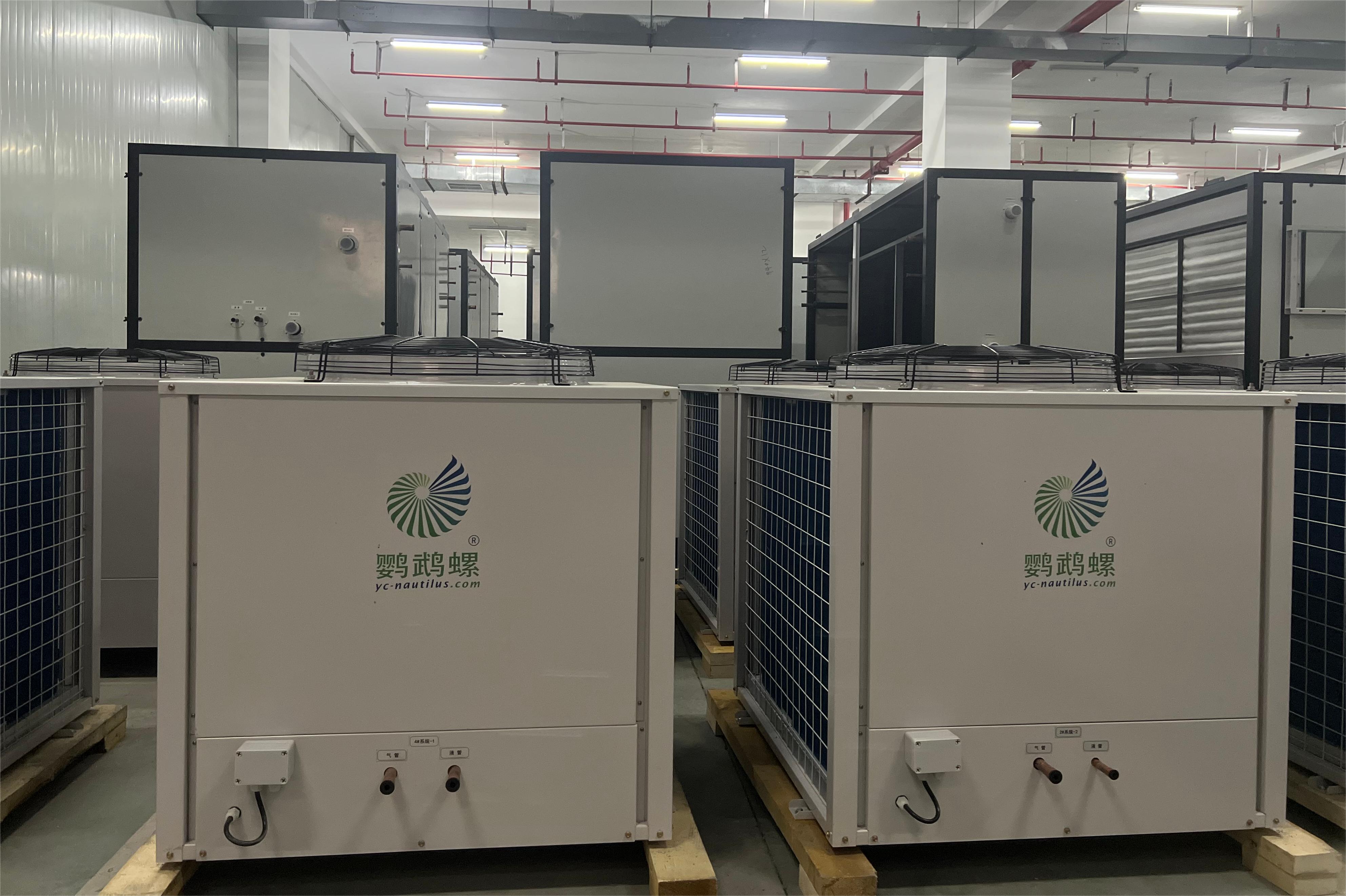

泳池恒温除湿空调机

“鹦鹉螺 Nautilus”游泳场馆专用热泵型恒温除湿机采用本公司多项专利技术（发明专利证书：一种除湿机控制方法，专利号为ZL202010294511.4；实用新型专利证书：一种节能型泳池场馆专用除湿机，专利号为ZL201922158610.5；实用新型专利证书：一种具有冷凝热回收的泳池除湿机，专利号为ZL201922159924.7），综合COP系数较高，其运行费用仅是直接燃电加热的1/4，热泵集除湿、空调、池水加热于一身，运行能源费用节省显著；与传统的空调系统除湿相比，平均节约费用40～60％

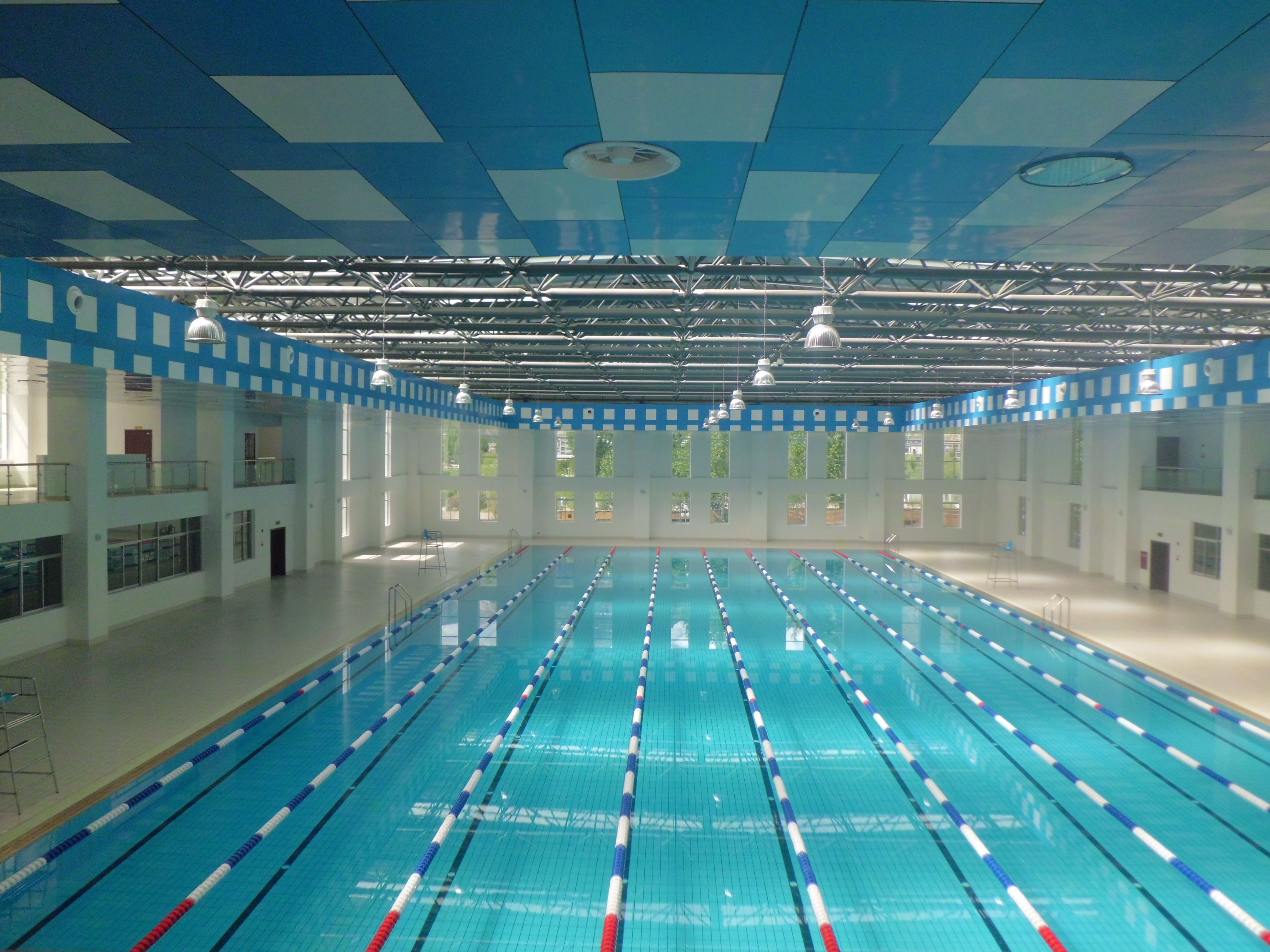

适用场所：大型游泳馆、体育馆、星级酒店、高档会所、别墅等室内游泳池

一、 “鹦鹉螺”游泳场馆专用热泵型恒温除湿机的设计理念

保温良好的游泳池，水的热量损失95%是通过泳池水表面蒸发产生的；恒温泳池室内空间中含氯潮湿空气对建筑物的腐蚀，几乎100%也是来源于泳池水表面蒸发。

“鹦鹉螺 Nautilus”游泳场馆专用热泵型恒温除湿机的设计理念、即基于免费能源与环保的概念，通过把蒸发到空气中的水蒸气回收利用，一方面回收热量将池水加温，同时也可以给空气回热；
另一方面通过降低温度到结露点，使水蒸气凝结成水，既干燥了空气达到除湿的效果又可以回收蒸发掉的水份至泳池，减少泳池充水，从而达到恒温、恒湿、节能、节水、环保的效果，同时大大延长建筑物的使用寿命。

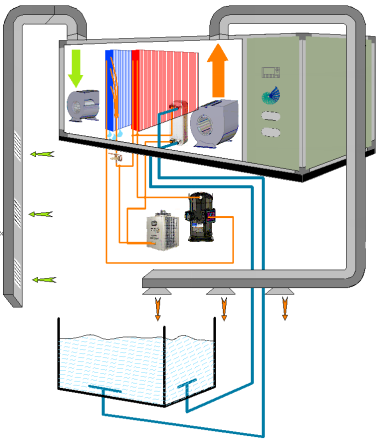

“鹦鹉螺”游泳场馆专用热泵型恒温除湿机的工作原理

二、“鹦鹉螺”游泳场馆专用热泵型恒温除湿机的性能特点
制冷系统：
1、“五集一体”设计，泳池空间除湿，同时回收热量加热空气和池水，并实现智能换气和精密调节功能，与传统的通风除湿相比，平均节约费用40～60％
2、压缩机、热力膨胀阀等关键零部件均为进口产品，性能可靠；
3、机组采用涡旋式压缩机，活动件少、噪音低、能效高，其冷媒管路均以铜焊连接，没有垫圈或丝扣的密封连接方式，以排除泄漏机油或冷媒的可能性，
3、可选配室外机组（室外冷凝，空调功能、室内空气制冷功能）
4、可选配空气辅助加热（电加热，热水加热，蒸汽加热）
5、空气换热器喷涂防腐蚀材料，可选全铜盘管
6、风机及电机使用专业的选型软件进行优化设计，以便获取最佳的工作点、效率和噪声级。

三、结构特点：

1、所有关键部件（压缩机、控制系统等）安装于和泳池回风分开的隔间内，防止腐蚀。

2、机组外壳及结构都喷涂环氧树脂防腐蚀涂料
3、采用模块化设计，最大限度的适应客户灵活和个性化的需要，也满足产品全过程的标准化；
4、方便的检修门和可拆卸面板，使设备内部构件都拥有一个开放性的检修空间
5、可选购智能换气系统，通过部分新风的经济运行模式，实现智能换气

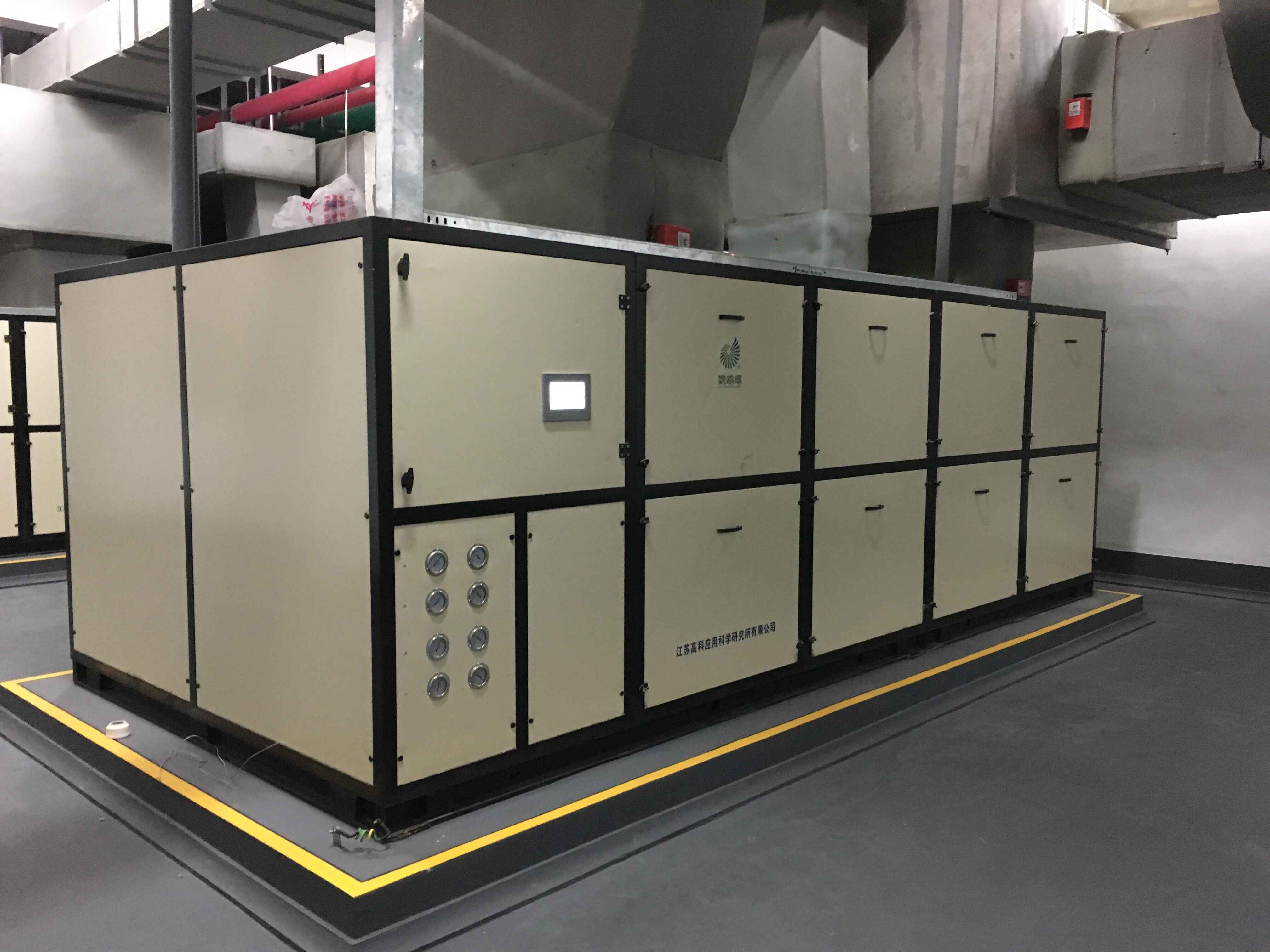

6、机组室内机房安装，可选配室外露天安装
7、恒温除湿机组有外壳配有铰链连接的双层板式门，便于维护时开启用。
8、结构形式分为A式、B式，A式的主机段与换热器一体，现场安装调试工作量小；B式的主机段与风系统隔离，防止腐蚀，便于维修。
四、控制系统特点：
1、机组控制系统采用PLC控制，控制可靠，故障率低，检测维护方便，配有有线远程控制接口（有线布线距离在50米内，加隔离接口可达1000米），
可储存显示及设定泳池水温、空气温度、空气湿度等参数，方便客户在值班室监控（远程控制为选配项）
2、可选室内冷表面防结露控制
3、彩色触摸屏显示控制触摸屏显示控制器是2的微处理器控制系统，为用户通过便捷、高效、可视化的操作界面，同时也具有实时监控、数据记录、安全保护等功能。
该触摸屏显示控制器采用7″触摸屏，用户只需触摸触摸屏上的某个按键即可执行需要的功能操作，画面显示清晰明了，人机交互性能优秀。

4、多重保护功能，保证机组安全平稳运行。

5、权限分级设，密码报安全（可选项）机组控制系统为操纵者提供了安全访问密码，防止未经许可的情况下改变设定值。访问级别为可根据需要分为多级。

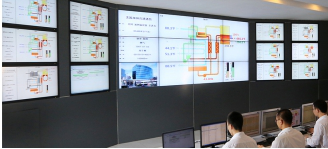

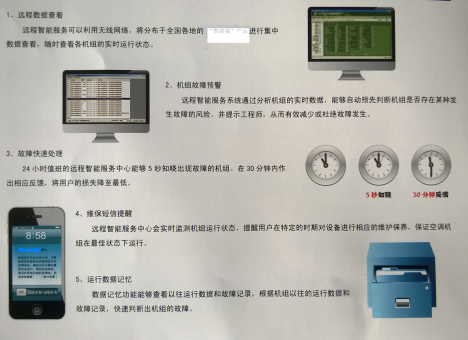

6、远程智能化（可选项）机组控制系统提供ModBUS或者Profibus等通讯协议及接口，机组可通过控制系统接入楼宇自动化控制系统，也可以通过GPRS远程套件接入“鹦鹉螺”远程智能服务中心，实现联网监控管理功能。

7、1996年，“鹦鹉螺”实现了电话联网监控，2004年，“鹦鹉螺”全面实行因特网联网监控

五、附加功能（可选项）

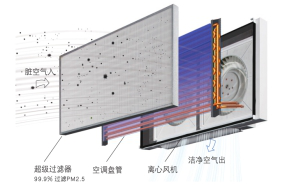

机组的PM2.5过滤功能示意

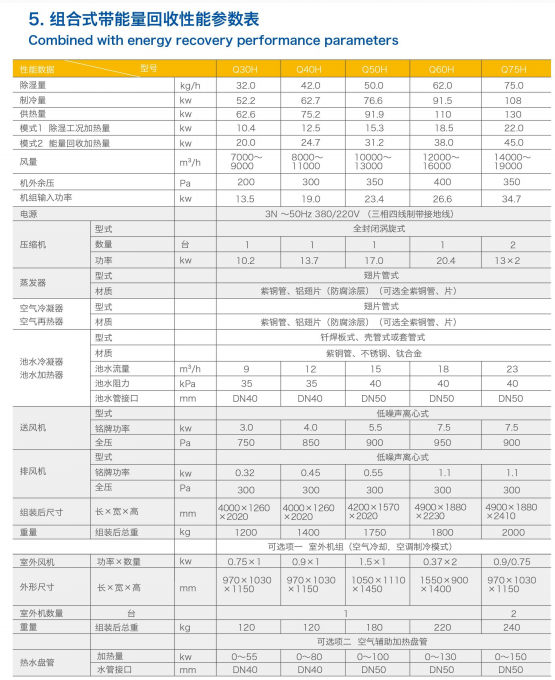

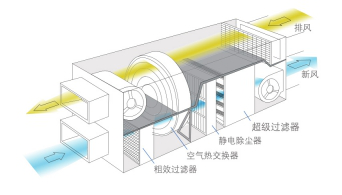

机组的新风PM2.5过滤功能及能量回收功能示意

一、带智能换气系统原理

在新风口（室外）设置新风（室外）温湿度传感器，可编程序控制器PLC计算出以不同新风/回风混合比混合后的参数点，与PLC整定出的送风参数区域比较，如混合后的送风参数点在送风参数区域内，

则压缩机不需要运行，如混合后的送风参数点不在该送风参数区域内，则不断调整排风阀、新风阀、回风阀的开度，使混合风参数尽可能接近该送风参数区域，减小压缩机运行时间和功率。
充分、合理利用室外新风，减少制冷压缩机运行时间，节省能源；同时提高室内舒适性、减小腐蚀。

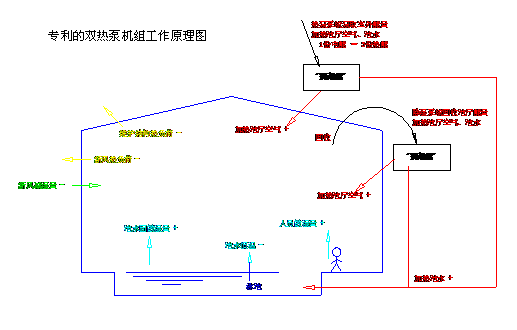

二、泳池空间能量回收原理

100％回收泳池空间内的能量用于加热空气、池水。

三、双热泵节能系统原理

由于全年的池水温度、池厅的空气温度、相对湿度是保持恒定的，因此，池水面的蒸发量是恒定的，相差的是新风的湿负荷；又由于泳池池厅为保持池厅人员新风需要、

置换含氯空气的需要，需要比一般常规舒适性空调更大的新风量，也就是说，新风的夏季湿负荷（增湿量）、冬季的湿负荷（减湿量）较大。
这就造成池厅的夏季总湿负荷、冬季的总湿负荷相差较大，一般冬季的总湿负荷为夏季的总湿负荷的60～90％；
一般池厅除湿机的选型是根据夏季的湿负荷，这就造成在冬季机组除湿能力过大，机组部分能力闲置，初投资浪费；而冬季的热负荷较大，池厅需要更多的制热量。
“鹦鹉螺”泳池专用热泵型恒温除湿机采用专利的双热泵系统，其中，部分热泵系统为制冷除湿循环，在夏季、冬季实现池厅空气的除湿、空调，

同时回收热量再热空气、加热池水；部分热泵系统在夏季为制冷除湿循环，同时回收热量加热池水，在冬季转换为热泵循环，从外界（室外）获取热量。

室内恒温泳池普遍存在的四大问题：
1.健康的问题:

室内恒温泳池池水表面的蒸发,会使室内空气含有大量的氯氨/三卤甲烷,对人体带来刺激作用,同时也严重危害人的健康,其中三卤甲烷可致癌！

人类的舒适感与相对湿度有很大关系。空气湿度如果不在40～60％范围内，那么病菌、细菌和其它降低空气质量的因素将大大增强，并有可能导致呼吸系统问题。

2.能耗的问题：
传统泳池水处理和泳池恒湿恒温能耗过高，导致运行成本过高。国外资料显示,游泳池内 85～90％以上的能量损失是由于蒸发造成的，这部分能量大部分以水汽(潜热)的形式存在泳池空气中,如采用传统的通风除湿,
一般要求排风量为每小时3倍的泳池室内容积,这在冬季会造成泳池室内的热量大量损失,在夏季则会造成泳池室内的冷量大量损失.为了补充游泳池损失的能量，
在传统通风除湿方式中,游泳池不得不采用锅炉、中央空调等提供大量的热源或冷源向泳池内补充能量,耗费大量的能源费用！
3.腐蚀的问题：
室内游泳池由于池水表面蒸发容易使室内充满潮湿含氯的空气,当潮湿含氯的空气遇到较冷物体就会凝结出冷凝水,冷凝水一方面会造成雾气,影响室内游泳者观看室外环境,
另一方面由于室内泳池的冷凝水含有大量的氯,将会腐蚀建筑物，严重的时候会造成房屋垮塌等危险！
4.观感的问题：
游泳池室内空气相对湿度过高,在冬天室内外温差较大时,易形成凝结水(结露)，观感差。
针对以上普遍存在的问题，我司提出以下系统解决方案
1.健康问题的对策：
采用“鹦鹉螺 Nautilus”游泳场馆专用热泵型恒温除湿系统，通过主机和合理的系统设计，可以使室内空间的恒温、恒湿和泳池恒温得以实现，同时根据室外空气质量智能补充室外新风，确保空气质量。
2.能耗过高的对策：
采用“鹦鹉螺 Nautilus”游泳场馆专用热泵型恒温除湿系统，可以利用回收的游泳池表面蒸发的水蒸汽免费进行加热，不足部分仍需要利用辅助热源进行部分热量的补充。
3.腐蚀问题、感官问题的对策：
腐蚀问题主要表现在潮湿的含氯空气对结构、装修的破坏，要控制空气的含氯量及防止凝结水（结露）现象。
室内恒温泳池，由于水面蒸发的原因，导致室内相对湿度过高，泳池空气中的含氯空气在遇冷时，容易凝结成水，对游泳池空间和临近空间的建筑结构造成腐蚀；
“鹦鹉螺 Nautilus”游泳场馆专用热泵型恒温除湿有以下措施：
①.设备通过全自动微电脑控制，采用一种称作露点温度控制的新的先进的控制技术进行工作。这种控制法比传统的相对湿度控制更为精确。除湿系统的主要目的就是使游泳池区的水分保持在不对建筑造成破坏的湿度。
“鹦鹉螺 Nautilus”游泳场馆专用热泵型恒温除湿机自带的控制系统采用露点控制来操纵设备并使水分含量低于设定值。
②.机组本身防腐蚀：
a.将压缩机、控制系统等与主机的风系统独立分隔，确保不被含氯的空气腐蚀；
b.蒸发器和空气再回热冷凝器采用铜管防腐铝翅片（铜管铜翅片为选购件）确保不被腐蚀；
c.机架结构都喷涂环氧树脂防腐蚀涂料，设备上管道通过的孔洞亦是先开孔，再将设备整体喷涂，以避免先喷涂后开孔所带来的开孔面喷涂层的破坏
d.池水加热器(即池水冷凝器)采用了防泳池含氯水腐蚀的材料。
③.为了避免泳池空间的含氯空气对邻近房间的影响，我们的系统设计采用负压设计，将排风量控制在超过新风量的10%左右，确保新鲜空气可以透过门窗和微细的缝隙进入泳池空间，而泳池空间的空气不会扩散至其它房间。
凝结水（结露）现象的对策：
防冷凝结露的温度传感器可避免室内玻璃窗和外墙的内表面冷凝水结露现象产生（须在建筑物作了有效的保温措施的情况下）。确保室内不会因为露点温度过高而导致结构腐蚀和装修破坏。
其原理是当室内防冷凝结露最不利点处的温度因室外气温下降而过低时，该处所装的防结露温度传感器会将此冷表面温度反馈到设备控制系统，使之自动重新设置室内相对湿度，以使该处温度始终高于调节后的结露点，从而防止出现冷凝结露。
同时在风系统的设计上，为防止结露，送风口的布置应以干热空气吹外墙或玻璃。

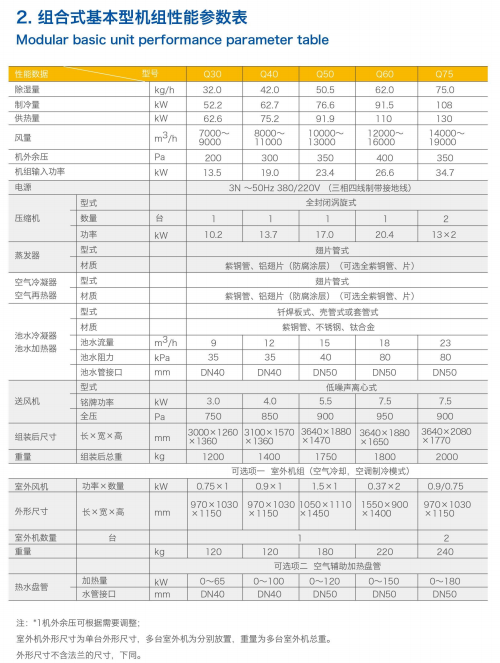

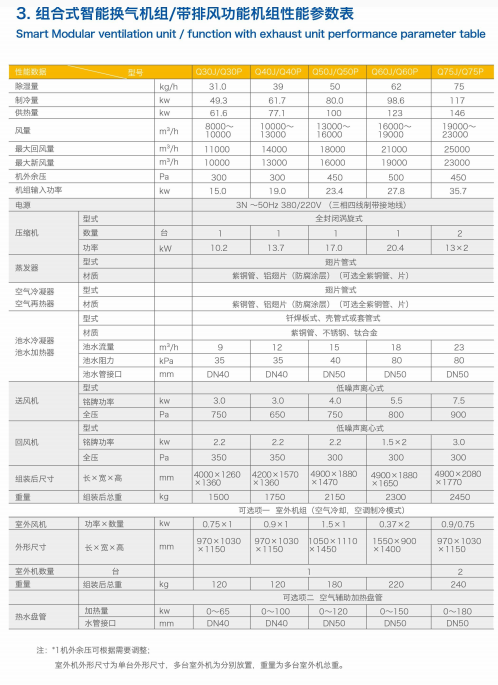

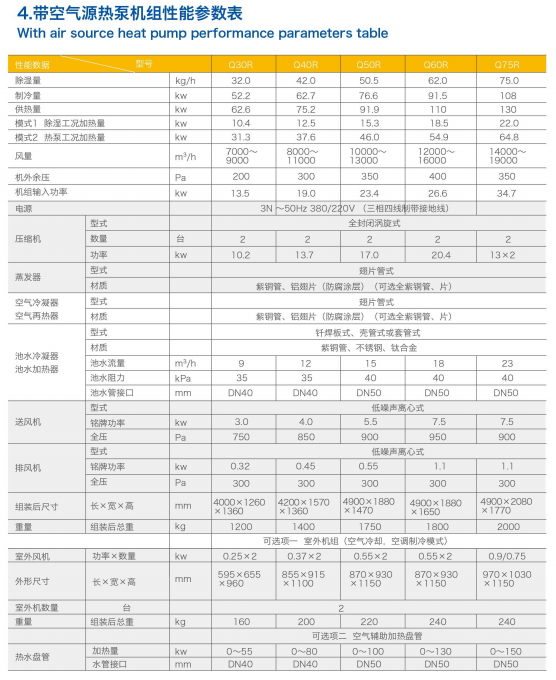

一、空气调节的室内参数

一般取如下：

水温（℃ ）

池厅

换气次数

（次/小时）

空气温度（℃ ）

相对湿度（％RH）

空气速度（m/s)

26～28

28～30

60～65

0.15～0.3

4～8

备注：空气温度比泳池水温高1～2℃。

选型计算依据：

（1）项目地点，建筑结构图纸

（2）当地气候条件

（3）泳池技术参数：池水面积、水深，池厅面积、层高，空气湿度要求、池水温度要求

选型计算方法：

泳池除湿热泵系统设计选型从五方面进行计算选型，分别是：除湿量计算，泳池恒温负荷计算，初次加热负荷计算，夏季空调负荷计算，冬季供暖负荷计算，按照以上计算结果的最大值作为选型依据，一般以湿负荷为首先选型标准，湿负荷主要来自于三方面：池水水面散湿、人员湿负荷、新风湿负荷。（如需要具体计算过程，可详询我司技术部）

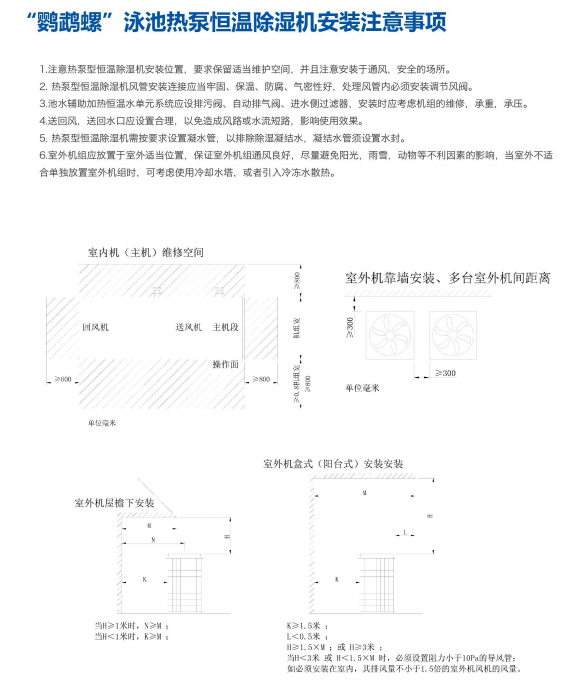

设计选型注意事项：

1.泳池空间空气温湿度控制与池水温度控制

空气温度通常比泳池水温高1～2℃。

室内需维持负压，以避免含氯空气到处扩散，而生活空间空气维持正压，以避免室外空气渗入室内影响室内空气质量。

对一些舒适性泳池（如酒店泳池）水温会取高一些（28--30℃），相应的空气温度亦要比水温高1～2℃，空气温度比水温高的目的是为了降低池水蒸发量，同时提高舒适性，使游泳的人从水里上到岸上后不至于有冷的感觉

室内泳池空气调节和生活空间空气调节区别在于：生活空间空气因人夏天穿的少，冬天穿的多，而游泳的人穿着一年都是一样的，因此生活空间夏天空气温度可取25℃左右，冬天空气温度可取18℃左右，而室内泳池空气温度可一年都取28℃左右

池水加热及恒温系统需要另配。

2. 泳池空间的空气处理方式

传统的采用通风除湿，属直流式系统，一般要求排风量为每小时3倍的泳池室内容积以上，这种方式不能精确控制相对湿度，在户外含湿量大于室内含湿量时，不能降低室内相对湿度，

“鹦鹉螺 Nautilus” 游泳场馆专用热泵型恒温除湿系统采用混合式系统，利用冷媒压缩机系统的蒸发盘管对室内空气进行降温除湿，其新风量按美国ASHRAE标准62.1-2004：0.48CFM/ft²(2.4L/s·m²)泳池湿区面积，可满足泳池室内含氯空气置换和人的需要。
